Рисунок 8- Схема одноэтажного промышленного здания с железобетонным каркасом:
1 — фундамент под колонны; 2 — колонны наружного ряда; 3 — подкладка; 4 — фундаментная алка; 5 — стеновая панель; 6 — подкрановая балка; 7— плита покрытий; 8 — балки (формы) покрытия; 9 — консоли колонн; 10 — колонны внутреннего ряда
Перемычечные блоки 1 выполняют из армированного бетона, способного воспринимать нагрузку от междуэтажного перекрытия. Для наружных стен блоки могут быть одно- и двухслойные.
Рисунок 9- Железобетонная ферма
Двухслойные блоки из утепляющего и изолирующего слоев применяют главным образом для зданий с повышенной влажностью воздуха.
В настоящее время крупноблочное строительство уступило место панельному.
Стеновые панели — крупноразмерные элементы (обычно высотой на этаж и длиной до 6 м) для монтажа полносборных зданий — в зависимости от назначения и конструктивных особенностей подразделяют на следующие виды:
- панели наружных стен отапливаемых зданий, изготовляемые из легкого бетона на пористых заполнителях, ячеистого бетона или из тяжелого бетона с теплоизоляционным слоем; – панели наружных стен неотапливаемых зданий и внутренних несущих стен, изготовляемые из тяжелого или легкого бетона; -панели перегородок, обычно изготовляемые из гипсобетона.
Рисунок 10-Конструкция стены из крупных блоков (вид изнутри помещения): 1— перемычечный блок; 2 — простеночный блок; 3 — подоконный блок; 4 — плита перекрытия
Рисунок 11- Схема крупнопанельного полносборного жилого здания: 1 — фундаментный блок; 2 — панель перекрытия; 3 — несущая панель внутренней стены; 4 — панель перекрытия; 5 — наружная стеновая панель
Классы тяжелых бетонов для панелей наружных стен — не ниже В15, для внутренних — не ниже В12,5, легкие бетоны всех видов должны иметь класс не ниже В3,5.Наибольшее распространение в жилищном и общественном строительстве получили панели из легких бетонов на пористых заполнителях и панели из автоклавных ячеистых бетонов. Толщина панелей в зависимости от вида бетона и климатических условий на месте строительства 160…400 мм. Масса панелей достигает 5 т. В технико-экономическом отношении наиболее высокими достоинствами обладают крупноразмерные вибропрокатные керамзитобетонные панели.
Панели выпускают с наружной защитно-декоративной отделкой (керамической плиткой, декоративными бетонами, водостойкими красками и т. п.) и внутренней, подготовленной под отделку. Окрашенные и остекленные оконные и дверные блоки должны быть установлены на место.
Элементы междуэтажных перекрытий. В зданиях всех типов используют железобетонные панели перекрытий. Размер панелей: длина 2,4… 12 м, ширина 1,2…3,6 м, толщина 220 мм. Панели изготовляют из бетона класса не менее В15 и армируют обычной или предварительно-напряженной арматурой.

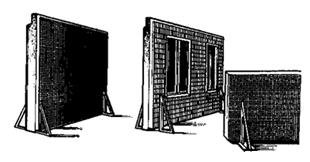

Рисунок 12-Стеновые панели, отделанные ковровой мозаикой (положение на складе)
Панели перекрытий кроме несущей способности должны удовлетворять требованиям звукоизоляции. Для повышения звукоизоляционных свойств и снижения массы панели делают с пустотами (главным образом круглого сечения) или из легких бетонов на пористых заполнителях; применяют ребристые панели перекрытий со звукоизоляционными прослойками. Нижняя сторона панели выпускается в готовом к отделке виде и служит потолком, а верхняя — основанием пола. Панели и плиты покрытий. В зависимости от конструкций кровли они должны удовлетворять помимо несущей способности требованиям гидро- и пароизоляции, а для совмещенных (теплых) кровель — и теплоизоляции.
Панели покрытий изготовляют однослойными из тяжелого и легкого бетона на пористых заполнителях; слоистыми с несущей конструкцией из тяжелого бетона и теплоизоляционным слоем из ячеистого бетона или другого утеплителя; комбинированными в виде плиты из ячеистого бетона с ребрами из тяжелого бетона.
Класс тяжелого бетона должен быть не менее В15, легкого на пористых заполнителях — не менее В10 и ячеистого — не менее В3,5.
