Анализ повреждаемости тележек грузовых вагонов

Информация » Технология ремонта тележек модели 18-100 » Анализ повреждаемости тележек грузовых вагонов

Страница 2

Рис. 2.2. Размеры боковых рам тележек модели 18-100 при выпуске из капитального ремонта

Наиболее часто в боковых рамах тележек модели 18-100 возникают износы в стенках отверстий кронштейнов (рис. 2.3) для валиков 2 подвесок тормозных башмаков 3. Эти износы в виде овализации отверстий в вертикальной плоскости приводят к существенному росту динамических нагрузок и, соответственно, интенсифицируют темпы дальнейшего нарастания износов трущихся деталей.

Восстановление разработанных отверстий по диаметру свыше 3 мм производят предварительной расточкой отверстия до диаметра 45+0.62 мм с последующей постановкой сменной волокнитовой втулки 4 (рис. 2.3). Укрепление втулки в отверстие кронштейна производится эпоксидным клеем.

Если отверстие в кронштейне разработано до диаметра более 45,62 мм, то его рассверливают до диаметра 50,62 мм для постановки втулки, изготовленной из стали Ст.З с внутренним диаметром 45 мм. Втулка запрессовывается с натягом 0,025 .0,075 мм, после чего ее обваривают по периметру. Боковые рамы тележек модели 18-100 на вертикальной стойке рессорного проема имеют фрикционные планки, которые крепят с помощью заклепок.

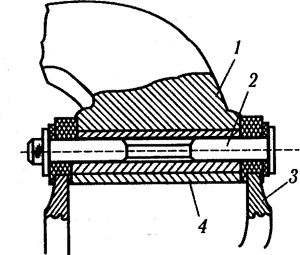

Рис. 2.3. Схема восстановления кронштейна:

1 — кронштейн для валика подвески башмака; 2 — валик подвески; 3 — подвеска башмака; 4 — втулка волокнитовая; 5—втулка резиновая

Рис. 2.4. Возможные положения фрикционных клиньев в тележке

При перемещении клина относительно фрикционной планки развиваются силы трения, приводящие к износу трущихся поверхностей 8 (см. рис. 2.1). Конструкцией предусмотрено, чтобы при перемещении клиньев вниз сила трения была меньшей, чем при перемещении вверх. Это условие обеспечивается таким расположением фрикционных планок, чтобы расстояние между ними понизу было на 4 . 10 мм больше, чем поверху (см. рис. 2.2).

В результате износа поверхностей фрикционной планки, клина и надрессорной балки изменяется положение фрикционного клина относительно надрессорной балки, т.е. клин перемещается вверх, и опорные плоскости его устанавливаются выше опорных поверхностей надрессорной балки. В эксплуатации величина разности уровня клиньев и надрессорной балки тележки колеблется в значительных пределах от -10 до +20 мм (рис. 2.4).

Проведенные расчеты показали, что при завышении клина на 12 мм сила трения гасителя колебаний уменьшается на 30 .35 % у груженого вагона, а у порожнего происходит полная разгрузка клиньев. Это приводит к ухудшению процесса гашения вертикальных колебаний, росту амплитуды колебаний, а следовательно, и напряжений в элементах кузова.

Это происходит потому, что при завышении клина прогиб подклиновых пружин становится меньше прогиба основных пружин комплекта, и нагрузки на подклиновые пружины и клинья уменьшаются, а значит и сила трения между клином и планкой уменьшается.

Завышение клиньев особенно у порожних вагонов опасно из-за возможности выпадения подклиновых пружин и клиньев.

При занижении клина на 12 мм происходит увеличение силы трения гасителя колебаний в 2 раза, что может привести к заклиниванию клина и выключению из работы рессорного подвешивания.

В этом случае силы трения увеличиваются вследствие того, что подклиновые пружины сжаты больше, чем основные, нагрузка на них больше и соответственно больше сила трения на трущихся поверхностях планки, клина и надрессорной балки.

Положение клиньев определяется расстоянием А (рис. 2.4) между поверхностями трения фрикционных планок, а также размерами клиньев «а» и размером «b» надрессорной балки. Тогда положение опорной поверхности клина относительно опорной поверхности надрессорной балки будет определяться выражением
