Расчет на ремонтные нагрузки

Страница 4

Из полученных результатов можно сделать вывод, что прочность котла удовлетворяет требованием «Норм…» при всех расчетных режимах.

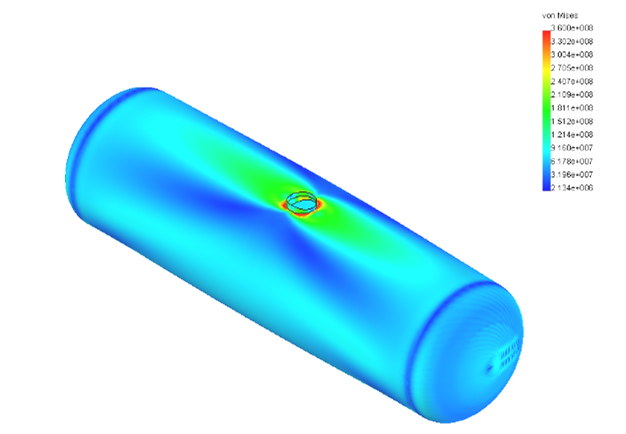

Распределение эквивалентных напряжений при нагружении испытательным давлением

а)

б)

а – общее напряженно-деформированное состояние;

б – зона фасонных лап.

Распределение эквивалентных напряжений при третьем режиме

а)

б)

а – общее напряженно-деформированное состояние;

б – зона фасонных лап.

Распределение эквивалентных напряжений при первом режиме (удар)

а)

б)

а – общее напряженно-деформированное состояние;

б – зона фасонных лап.
